에나멜 와이어의 규격:

1) 플랫 와이어 두께: 0.80mm - 5.60mm
2) 플랫 와이어 너비: 2.00mm - 16.00mm
3) 플랫 와이어 너비/두께 비율: 1.4
   a) 동 와이어: 0.1mm - 5.0mm
   b) 알루미늄 와이어: 0.2mm - 6.5mm
4) 와이어 직경: 0.1mm - 6.5mm
5) 종류: 에나멜 동 와이어, 에나멜 알루미늄 와이어
6) 표준: IEC 60317-16,60317-16/28, MW36 60317-29 BS6811, MW18 60317-18, MW20 60317-47
7) 열급: 120°C, 130°C, 155°C, 180°C, 200°C, 300°C
8) 횐단면 범위: 2mm² - 80mm²
9) 절연 두께의 범위: IEC60317-0-2 G1, 0.06mm - 0.11mm: G2, 0.12mm - 0.17mm
10) 에나멜 베이스 코트:
     a) 폴리 에스터

    b) 변성 폴리 에스테르
    c) 폴리 에스테르 - 이미 데
    d) 폴리 비닐 포름 알데히드

8) 히트 쇼크: 155℃ - 300℃

에나멜 와이어의 특징:

1) 뛰어난 벤딩 속성

2) 좋은 에나멜 연유성

3) 좋은 연마 저항성

4) 좋은 기계 속성

5) 높은 열 속성

6) 냉매 및 프레온 저항

7) 끊임없이 높은 온도와 기계적 압력을받을 수 있는 권선에 적합

8) 좋은 화학 내부식성

9) 우수한 기계와 화학 속성

Specifications of Enameled Wire:

1) Flat wire thickness: 0.80mm - 5.60mm
2) Flat wire width: 2.00mm - 16.00mm
3) Flat wire Width/thickness ratio: 1.4
   a) Copper wire: 0.1mm - 5.0mm
   b) Aluminum wire: 0.2mm - 6.5mm
4) Wire diameter: 0.1mm - 6.5mm
5) Types: enamelled copper wire, enamelled aluminum wire
6) Standard: IEC 60317-16,60317-16/28, MW36 60317-29 BS6811, MW18 60317-18, MW20 60317-47
7) Thermal Class: 120°C, 130°C, 155°C, 180°C, 200°C, 300°C
8) Cross section range: 2mm² - 80mm²
9) Range of insulation thickness: IEC60317-0-2 G1, 0.06mm - 0.11mm: G2, 0.12mm - 0.17mm
10) Enamel base coat:
     a) Polyester
     b) Modified Polyester
     c) Polyester-Imide
     d) Polyvinyl fomal Polyimide

11) Heat shock:155°C -300°C

Features of Enameled Wire:

1) Excellent bending property
2) High flexibility of the enamel
3) Good resistance to abrasion
4) High mechanical property
5) Higher thermal property
6) Good resistance to refrigerant and freon
7) Suitable for windings that are subjected to constantly high temperature and mechanical stress
8) Good chemical resistance
9) Outstanding mechanical and chemical property

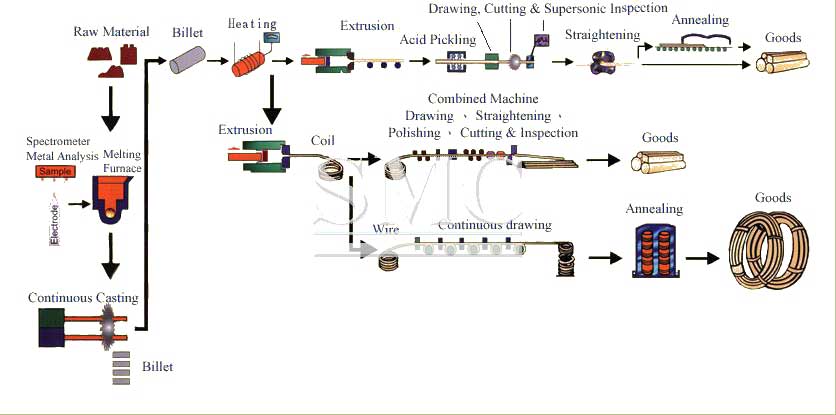

에나멜 와이어의 생산공정

Manufacturing of Enameled Wire

에나멜 와이어의 포장

SMC는 규정 및 고객의 요청에 따라 포장되고 라벨이 부착되고 보관 또는 운송 중에 발생할 수있는 손상을 피하기 위해주의를 기울일 뿐만아니라 제품 ID 및 품질 정보를 쉽게 식별 할 수 있도록 패키지 외부에 명확한 레이블이 표시됩니다.

1)SMC표준

2)고객맞춤설정

Packaging of Enameled Wire

Shanghai Metal Products are packed and labeled according to the regulations and customer's requests. Great care is taken to avoid any damage which might be caused during storage or transportation. In addition, clear labels are tagged on the outside of the packages for easy identification of the product I. D. and quality information.

1) Shanghai Metal Standard

2) Customization

에나멜 와이어의 응용:

1) 오일에 젖는 변압기 용 120급 편편한 에나멜 선

2) 130,155,180급 편편한 선은 자석 코일에서 많이 사용합니다.

3) 200급 에나멜 선은 고온에서 계속 처리할 수 있습니다.

4) 군사,항공,선박 자석 코일 용 240급 편편한 에나멜 선

Applications of  Enameled Wire:

1) 120 degree flat enameled wire for oil-immersed transformer

2) 130,155,180 degree flate enameled wire are widely used in all kinds of magnet coil

3) 200 degree flat enameled wire works constantly in high temperature

4) 240 degree flat enameled wire for magnet coils of aviation, military and marine application
