아연도금 스틸 코일은 오일 파이프 라인내에서 다양한 용도로 사용되는 특수 유형의 스틸 코일입니다.어떤종류의 스틸코일은 모두 평평하며 충분이 얇기에 코일에 감겨지거나 연속롤에 감겨집니다.평평하게 펼쳐서 원하는 길이 또는 모양으로 잘라낼수도 있습니다.그리고 스틸코일을 아연도금하면 야외 오일파이프 라인 프로젝트에 적용할수 있으므로 사용자한테 크나큰 도움이 될수 있습니다.

핫딥 아연도금을 거친 스틸코일의 규격:

1)생산능력:강판 및 코일제품 월 약 15000톤

2)등급:SGHC, SGCC, DX51D, Q195

3)표준 : JIS G3302 1998, ASTM A653M / A924M 2004

4)두께 : 0.12mm - 5.0mm, 모두 사용 가능

5)너비 : 600mm - 1500mm, 모두 사용 가능

6)코일 ID : 508mm / 610mm

7)코일 중량 : 2 MT - 10MT

8)아연 도금 중량 : 30g / m2 - 600g / m2, 양면

9)큰 스팽글, 일정한 스팽글, 작은 스팽글, 0 스팽글

10)크로메이트 처리, 오일, 부동태 처리 + 오일

11)밀 에지, 절단 에지

12)Min. 시행 주문 각 10 톤, 1 회 배달 당 1x20 '

13)핫딥 아연도금 스틸코일의 표면처리:

14)핫딥 아연도금스틸코일의  스팽글:

15)특징:핫딥아연도금스틸은 우수한 성형성,페이트칠 가능성,용접성을 특징으로 하며 성형,압축 및 굽힘 가공에 적합합니다.또한 부식 방지, 환경 비용절감 및 재활용성이 뛰어나 환경 친화적인 자원입니다

16)제품 품질:

  a) CQ - 구조용 어플리케이션을 위한사업용 품질강재(Commercial Quality steel for structural applications)
  b) SQ - 구조질량 스틸은 더많은 신축 용량이 필요한 응용분야에서 사용됩니다.(Structural Quality steel for applications that need more draw ability)
  c) LFQ - 잠금 품질 형성(Lock Forming Quality)
  d) DQ - 도면 품질(Drawing Quality)
  e) DDQ -딥 드로잉 품질(Deep Drawing Quality)

Galvanized steel coil is a special type of steel coil used in a number of different applications within oil pipelines. Steel coil of any kind is flat stock that is thin enough to be rolled into a coil or wound into a continuous roll. It can also be rolled out flat and cut at any length or shape needed. Having the steel coil galvanized helps the user by allowing it to be applied in outdoor oil pipeline projects.

Specifications of Hot Dip Galvanized Steel Coil:
1) Capacity: about 15000 tons per month for the steel sheet and coil product
2) Grade: SGHC, SGCC, DX51D, Q195
3) Standard: JIS G3302 1998, ASTM A653M/A924M 2004
4) Thickness: 0.12mm - 5.0mm, all available
5) Width: 600mm - 1500mm, all available
6) Coil ID: 508mm/610mm
7) Coil weight: from 2 MT - 10MT
8) Zinc coating weight: 30g/m² - 600g/m², double side
9) Spangle : big spangle, regular spangle, small spangle, zero spangle
10) Surface treatment: chromated, oils, passivating + oils
11) Edge: mill edge, cut edge
12) Min. trial order 10 ton each thickness, 1x20' per delivery

13) Surface Treatment of Hot Dip Galvanized Steel Coil:

14) Spangle of Hot Dip Galvanized Steel Coil:

15) Features: Hot Dip Galvanized Steel features excellent forming properties, paintability, weldability, and is suitable for fabrication by forming, pressing and bending. It is also Environmental Friendly resource because of its longevity in corrosion protection, low environmental cost, and 100% recyclability.
16)  Product qualities:
  a) CQ - Commercial Quality steel for structural applications
  b) SQ - Structural Quality steel for applications that need more draw ability
  c) LFQ - Lock Forming Quality
  d) DQ - Drawing Quality
  e) DDQ - Deep Drawing Quality

※기타등급: S220GD+Z, S250GD+Z, S280GD+Z, S320GD+Z, S350GD+Z, S550GD+Z

※두께: 0.25mm에서 3.0mm까지 모두 사용 가능

※너비: ~1300mm,모두 사용가능

공정 흐름도:

릴풀기→ 더블컷 전단 → 용접기노커 → 엔트리 누적기 → 사전글리닝 섹션 → 로 → 뜨거운 굴레→ 아연폿 → 에어나이프 →냉각후 → 물에 담금 → 건조기 → 스킨패스 밀 → 건조기 → 텐션 레벨러→ 건조기 → 화학 코터 →화학오븐→ 냉각기→ 축압기 출구→ 오일러→퇴출전단 →텐션릴

※Other Grade: S220GD+Z, S250GD+Z, S280GD+Z, S320GD+Z, S350GD+Z, S550GD+Z

※Thickness: from 0.25mm to 3.0mm, all available

※Width: to 1300mm, all available

Process Flow Diagram:

Pay off reel → Double cut shear → Welder-notcher → Entry accumulator → Pre-cleaning section → Furnace → Hot bridle → Zinc pot → Air knife → After cooler → Water quench → Dryer → Skin pass mill → Dryer → Tension leveler → Dryer → Chemical coater → Chemical oven → Cooler → Exit accumulator → Oiler → Exit shear → Tension reel

핫딥 아연스틸코일의 포장

SMC제품은 규정 및 고개의 요구에 따라 포장되고 라벨이 부착되며 보관과 운수중에서 발생할수 잇는 손해를 피면하기위해 우리는 심울을 기울였으며 포장밖에는 제품의 아이디와 제품질량 표식을 붙여놓아 분별을 쉽게하게하였습니다.

1) 상해 금속 표준

2) 사용자 정의

Packaging of Hot Dip Galvanized Steel Coil

Shanghai Metal Products are packed and labeled according to the regulations and customer's requests. Great care is taken to avoid any damage which might be caused during storage or transportation. In addition, clear labels are tagged on the outside of the packages for easy identification of the product I. D. and quality information.

1) Shanghai Metal Standard

2) Customization

핫딥 아연도금 스틸코일 응용분야:

 아연도금 스틀코일은 자연적으로 녹을 방지하기 때문에 특히 석유 파이프 라인 용으로 다양한 용도로 사용할수 있습니다.아연도금 파이프 라인은 아연으로 코팅되었으며 이코팅은 강철을 부식으로부터 보호해줍니다.이러한 성능으로 인해 주로 실외 및 구조물에 많이 사용됩니다.

 1) 건축및빌딩: 지붕,환기덕트,난간,칸막이 판넬등

2)추가처리:코팅베이스 플레이트

3)전기제품:냉장고,세탁기,레코더,전자레인지 등.

아연도금 스틸이란?

아연코팅을 얻기 위한 두가지 전형적인 아연도금 방법이 있습니다.용융아연도금 및 전기 아연도금.용융 아연도금은 아연 코팅표면을 얻기 위해 용융된 아연에 강철을 담그는 과정입니다. 이방법은 녹 및 부식으로부터 강철을 보호하는데 도움이 될뿐아니라 강철에 매력적인 외관을 부여합니다.전기아연도금은 아연으로 강철을 코팅하기위해 전기분해를 사용하는 공정으로 비용이 효과적이지않코 환경적이지 못합니다.그래서 요즘은 전기 아연도금스틸을 찾기가 힘들어졌습니다.

아연도금 스틸의 장점은 무엇입니까?

영구 및 연속 아연/철 합금층으로 인해 아연도금 강판은 많은 이점을 제공:

1) 내부식성:아연코팅 표면은 부식요소에 대한 장벽을 제공할뿐만아니라 코팅의 희생적 성질에 의해 기본 강철을 보호합니다.아연도금 강판은 40년이상 유지보장이 거의없고 작업순서대로 유지하는시간이 결정되는경우가 많습니다

2) 우수한 표면외관

3) 성형성: 딥드로잉 조건을 갖춘 제품으로 간단하게 구부릴수 있습니다.

4)페인트성:다른색상으로 칠할수 있습니다

5)용접성: 다양한 용접 방식이 허용됩니다.

아연도금 스틸의 단점은 무었십니까

많은 장점에도 불구하고 아연 도금 강철은 항상 이상적인 선택은 아닙니다. 아연 도금 강판은 적절하게 덮히지 않으면 지하에서 사용할 수 없으므로 많은 작업에서 불편할 수 있습니다

아연도금스틸은 어디에 사용됩니까?

아연도금 스틸은 주로 루핑,벽 클래딩 벽면과 지지벽같은 건설업계에서 사용됩니다.자동차 산업에서도 페인트성,용접성 및 내부식성이 강하여 많이 사용됩니다.또한 냉장고,에어컨 세탁기,전자레인지,자동 판매기 및 시청각 시스템과 같은 백색 가전제품에 필수적인 재료입니다.

Applications of Hot Dip Galvanized Steel Coil:

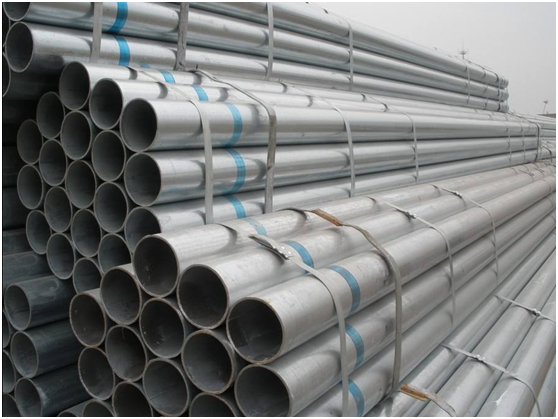

Galvanized steel coil can be used outside for diverse applications especially for oil pipelines because of its natural ability to avoid rust. Galvanized pipelines has been coated with zinc and this coating protects the steel from corrosion. It is most commonly used for outdoor and underground constructions.

1) Construction and building: roofing, ventilating duct, handrail, partition panel, etc.

2) Further processing: coating base plate

3) Electric appliance: refrigerator, washing machine, recorder, microwave, etc.

What is Galvanized Steel?

There are two typical galvanizing ways to obtain a zinc coating: hot dip galvanizing and electrogalvanizing. Hot dip galvanizing is the process that steel is immersed into molten zinc bath to get a zinc coating surface. This not only helps protect steel from rust and corrosion, but also gives the steel a shiny attractive appearance. Electrogalvanizing is the process that uses electrolysis to coat the steel with zinc, which is neither cost-effective nor environmentally friendly. It is hardly to find electrogalvanized steel in our lives nowadays.

What are advantages of Galvanized Steel?

Because of permanent and successive zinc/iron alloy layers, galvanized steel offers many benefits:

1) Corrosion resistance: the zinc coating surface protects the base steel not only by providing barrier to corrosion elements, but also by the sacrificial nature of the coating. Galvanized steel often remains in working order with little maintenance for 40 years or more.

2) Excellent surface appearance

3) Formability: it can be simply bend to parts with deep drawing requirements

4) Paintability: it can be painted with different colors

5) Weldability: it is accepted various welding practices

What are disadvantages of Galvanized Steel?

In spite of many benefits, galvanized steel is not always an ideal choice. Galvanized steel cannot be used underground without being properly covered, which can be inconvenient for many jobs.

Where do we use Galvanized Steel?

It is primarily used in the construction industry, such as roofing, wall cladding, and support beams. It is also used in the automotive industry, due to its enhanced paintability, weldability and corrosion resistance. Moreover, it is an essential material for white goods application, such as refrigerators, air-conditioners, washers, microwaves, vending machines and audio visual systems.
